Лучшее место для посудомойки
Лучшее место для размещения посудомоечной машины (далее также посудомоечной машины, PMM) — на кухне. Перед покупкой необходимо определиться, где будет располагаться техника. Многое зависит от того, есть ли на кухне мебель и есть ли свободный проем для сборки посудомоечной машины.
Производители выпускают посудомоечные машины двух типов: встраиваемые и отдельно стоящие кухонные шкафы. Интегрированные ПММ бывают трех типов (далее L — ширина, H — высота, D — глубина):
- в натуральную величину — Ш 54-60 см, В 80-86 см, Г 54-63 см;
- узкие — L 44-45 см, H 80-86 см, P 54-63 см;
- компактный — Ш 40 см, В 44 см, Г 50 см.
Полностью встраиваемая узкая посудомоечная машина Bosch
Встроенные PMM делятся на две категории: полностью встроенные и частично встроенные. В первом случае пульт управления располагается в торце двери и полностью закрывается мебельным фасадом. Двери частично встраиваемых посудомоечных машин можно частично закрыть декоративной отделкой, так как панель управления и ручка расположены снаружи.
Частично встроенная полноразмерная посудомоечная машина
Если по каким-то причинам установка встраиваемой посудомоечной машины Bosch невозможна, то выберите модель, которую можно разместить отдельно. Семье из двух человек, живущих в небольшой квартире, понадобится компактная посудомоечная машина, которую можно установить в отдельном шкафу или под раковиной
Компактная посудомоечная машина «Бош» в шкафу под раковиной
Если вы еще не приобрели кухонную мебель и хотите разместить полноразмерную технику, сначала измерьте или возьмите ее размеры по документации. Таким образом можно заказать шкафы с отверстиями нужных размеров.
Пример расчета проема шкафа под габариты выбранной модели ПММ
Лучшее расположение посудомоечной машины на кухне — не дальше 1,5 м от мойки, возле которой удобнее подключаться к водопроводу и канализации. Специалисты отмечают, что в противном случае возможны неисправности данной техники или преждевременный износ сливного насоса.

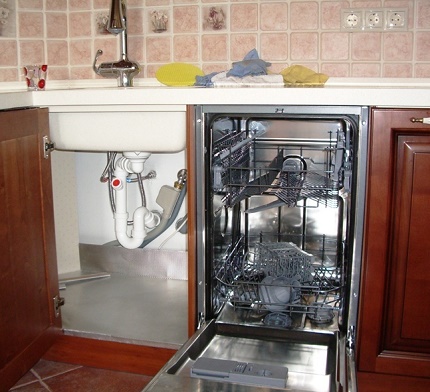

Посудомоечная и стиральная машины встроены в шкаф рядом с раковиной
При невозможности установки ПММ вблизи отводов воды и канализации необходимо будет организовать подачу и отвод воды через новые соединения с ближайшими участками трубопроводов. С мелкими водопроводными трубами особых сложностей нет. С дренажом работать будет сложнее. Также вам придется покупать длинные трубы, так как редко можно встретить детали длиннее 1,5 м в сочетании с изделиями.
Подходящие моющие средства для посудомоек
Рынок насыщен множеством жидких, порошковых и гелевых составов для использования в этом типе оборудования. Многие из них совмещены. Кроме того, существуют также капсульные формы.
- Наличие системы регулирования жесткости воды способствует контролю расхода воды и кондиционера.
Имя | Основные компоненты | Характеристики |
Моющее средство | неионные поверхностно-активные вещества, поликарбоксилаты е кислота. |
Вещества, входящие в состав, и дозировка указаны на упаковке. |
Кондиционер | Основная задача — удалить пятна с посуды после сушки, ведь по составу они похожи на моющие средства, но с меньшей концентрацией веществ . | |
Соль | Необходимость использования обусловлена качеством воды. В противном случае нагревательные элементы и уплотнения преждевременно выйдут из строя. |
- Некоторое оборудование требует использования только веществ, разрешенных производителем. Названия веществ можно найти в инструкции, прилагаемой к прибору, или на сайте компании.
- Добавление специальной соли необходимо, но только если ее нет в основном составе порошка
запрещается использование составов для мытья рук и растворителей. Они могут повредить оборудование..
Инструкция по установке машинки Бош
Поставщики бытовой техники обычно предлагают услуги по установке. Не пренебрегайте ими, если хотите сохранить гарантию на свою новую посудомоечную машину. Если по каким-то причинам вызвать специалиста невозможно, внимательно изучите инструкцию.
Содержит схемы и советы, как правильно установить конкретную модель посудомоечной машины Bosch самостоятельно.

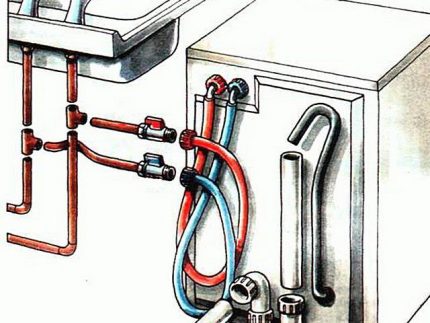

Перед установкой посудомоечной машины нужно тщательно продумать схему установки и выбрать оптимальный вариант подключения с максимально короткими путями подключения ответвлений связи
Этап #1 – подключение к канализации
Сливной шланг используется для подсоединения моечной секции машины к канализационной трубе. Он может входить в комплект поставки, а может быть приобретен отдельно. Сливной шланг может быть гладким или волнистым. Первый меньше забивается, второй лучше складывается.
Обычно дренажные коммуникации прячут за мебелью. Но если их по каким-то причинам выносят на улицу, необходимо перемещать нагревательные приборы и предметы с острыми краями, например, табуреты
Желательно не останавливаться на простом вводе сливного шланга в канализационный сток, а провести ряд уловок, которые еще больше убережут машину и подключенный шланг от дальнейшего ремонта и чистки:
- обязательно используйте сифон — так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;

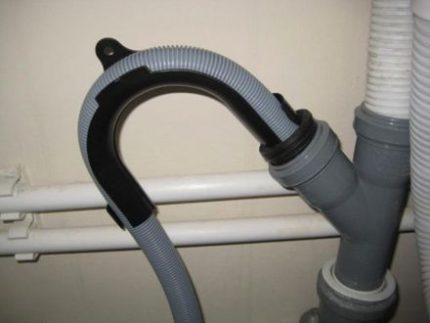

- изгиб в виде кольца на расстоянии 45-55 см от пола поможет избежать обратного стекания воды;
- убедитесь, что соединение слива / канализации герметично, чтобы исключить риск утечки и затопления.
Заливать стыки герметиком нецелесообразно — при замене элементов нужно будет снимать все оборудование. Не менее надежны хомуты, которые равномерно натягивают трубу по всей окружности. Есть устройства с пластиковыми накидными гайками — они не такие уж надежные, но при постоянном контроле могут обеспечить герметичность надолго.
Набор косых тройников, гофр и изогнутых вставок из полимера, решающий сразу несколько задач: обеспечивает отвод воды, защищает от запахов, предотвращает обратный поток
Для подсоединения слива посудомоечной машины к кухонной мойке выпускаются сифоны с патрубком, предназначенным для подсоединения к гибкой трубе. Они привлекательны своими компактными размерами, оптимальной формой и удобной схемой сборки системы.
Итак, для подключения к канализации вам понадобятся:
- закрепите сливной шланг на выходе из машины;
- подсоединить шланг к гидрозатвору;
- обеспечить герметичный вход в канализационную трубу с помощью переходника.
Если автомат разместился рядом с мойкой, то подключение будет намного проще, так как можно устроить общий сливной блок.
Еще одним плюсом расположения посудомоечной машины возле мойки является простота обслуживания: даже в случае засорения удалить сливные патрубки внутри моечного бачка намного проще, чем разбирать часть шкафа, чтобы попасть в отдельный слив позади машины
Этап #2 – подсоединение водопровода
Чтобы правильно подключить воду, обязательно ознакомьтесь с инструкцией. Производители указывают желаемую температуру подаваемой воды и часто она не должна превышать +25 ° С. Это означает, что машина сама нагревает воду до необходимой температуры и может быть подключена только к холодной ветке.
Этот принцип также распространяется на разные модели стиральных машин.
Некоторые модели оснащены двойным подключением — к линиям с холодной и горячей водой. Это указывается в паспорте изделия и оправдывается техническими характеристиками устройства
Мастера посудомоечных машин настоятельно рекомендуют не рисковать, а делать это только при «холодном» подключении, и вот почему:
- В отличие от систем с подогревом воды в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечить рекомендованную температуру и часто превышают параметры, заявленные производителем.
- Линии горячей воды иногда не оснащены фильтрами и имеют низкое качество.
- Летом горячую воду часто отключают на месяц для проведения технического обслуживания и ремонта сетей.
- не исключено, что использование горячей воды для нагрева холодной воды будет стоить дороже, чем электричество — современные методы энергосбережения и разработки Bosch позволили минимизировать затраты на электроэнергию.
Если посудомоечная машина «стоит» рядом с раковиной, ее легче вставить в канал, ведущий к смесителю. Для этого используйте рубашку с возможностью перекрытия строчки. Он имеет выходы 1/2 дюйма с наружной стороны на вилку и одну розетку для посудомоечной машины снаружи.

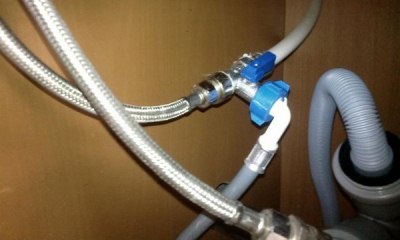

На боковом выходе установлен запорный вентиль. Изделие с запорной арматурой немного дороже, но позволяет перекрыть воду, которая поступает в машину по шлангу. Это полезно, когда вам нужно выполнить срочный ремонт или заменить детали в посудомоечной машине.
Под раковиной находится узел, отвечающий за подачу холодной воды. Если трубы короткие, их лучше заменить на новые. Тройник устанавливается на пересечении двух отводов — соединение просто не перекручивается
Чтобы соединение с рубашкой было герметичным, используйте ФУМ-ленту или более традиционный материал — льняную нить. Использовать герметик не обязательно, соединение всегда должно оставаться разъемным, а тройник должен быть сменным. Во-первых, тройник лучше установить в водопроводе к смесителю, то есть вкрутить вилку и розетку, направленные в В противоположном направлении выход к трубе с одной стороны и выход к смесителю с другой, сливной шланг посудомоечной машины прикручивается к боковому выходу накидной гайкой. В некоторых случаях не соблюдается идеальная точность диаметров трубы и тройника: проблема решается при такой же намотке льняной нити
Шаг 1 — откручиваем трубу холодной воды
Шаг 2: Оберните ФУМ-ленту на тройник
Шаг 3: откручиваем шланг от смесителя
Шаг 4 — прикрутите выхлопную трубу автомобиля
тройник нужно разместить так, чтобы он был легко доступен, если вам нужно отключить воду для посудомоечной машины.
Перед установкой адаптера с краном необходимо убедиться в его работоспособности, чтобы не пришлось его переустанавливать. Для этого в боковой патрубок наливают воду и поворачивают кран в разные положения.
Если машина оборудована электромагнитным клапаном, обеспечивающим аварийное отключение подачи воды (функция «Аква-стоп»), то для ее позиционирования также необходимо выделить место в зоне доступа
Часто раздача холодной воды не ограничивается Т-образным устройством: фильтры, шланг стиральной машины или розетка для бойлера уже установлены под раковиной. Так удобнее использовать коллектор с несколькими выпускными трубами. В трубу подачи холодной воды врезается изделие из пропилена или металла, и к нему уже подключаются шланги, ведущие к бытовой технике.
На практике при подключении посудомоечной машины к водопроводу могут возникнуть различные проблемы, главное — найти лучшее решение.
Например, было отмечено, что, когда машина установлена на значительном расстоянии от раковины, более целесообразно увеличить подачу воды, а не удлинить гибкие шланги. Именно поэтому перед заказом нового кухонного шкафа необходимо предварительно решить все проблемы, связанные с установкой оборудования.
Подготовка к подключению
В первую очередь проверьте комплектность оборудования. Он должен соответствовать тому, что заявляет производитель (список обычно указывается в инструкции). Затем осмотрите раму на предмет повреждений, которые могли возникнуть при транспортировке. При обнаружении дефектов не устанавливайте, а замените машину рабочей копией.
Проверка комплектности и целостности корпуса посудомоечной машины
Необходимый инструмент и материалы
Для проведения работ по установке и подключению ПММ своими руками вам понадобится следующий инструмент:
- перфоратор для откола стен и установки розеток;
- отвертка или набор плоских и крестовых отверток;
- маленький разводной ключ;
- клешни и утконосы;
- строительный уровень.

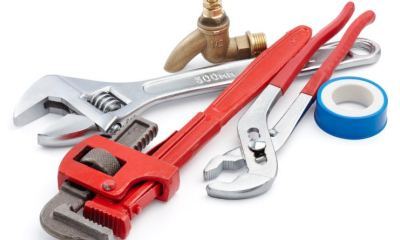

Вам понадобятся инструменты для установки посудомоечной машины
Также следует приобрести материалы:
- 3-жильный медный кабель в оплетке, минимальное сечение 2,5 мм2;
- дифавтомат, рассчитанный на ток отключения 16 А и ток утечки 30 мА;
- розетки влагостойкие с розетками, рассчитанные на ток до 16 А;
- бронзовый или пластмассовый тройник с коленом 26,44 мм (3/4 дюйма) и запорным шаровым краном;
- сифон для раковины с 1 или 2 дополнительными выходами (2 штуцера необходимы, если рядом с умывальником стоит еще и стиральная машина);
- впускной и выпускной патрубки (при недостаточной длине патрубков, поставляемых с ПММ);
- проточный фильтр;
- ФУМ-лента.

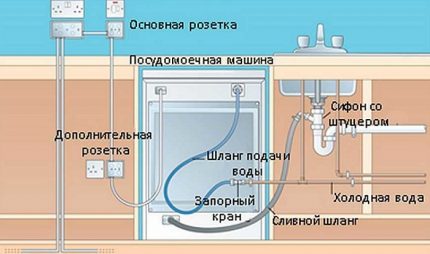

Схема подключения левой и правой стороны PMM к коммуникациям, с примерной длиной труб и кабелей
Некоторые модели посудомоечных машин спроектированы из-за того, что их можно подключать как к холодной, так и к горячей воде. Тогда вам понадобятся 2 рубашки. Но специалисты рекомендуют подключать посудомоечные машины только на холодной воде, ведь техника оснащена ТЭНом для нагрева жидкости. Запорный вентиль в тройнике нужен для быстрого перекрытия подачи воды в экстренной ситуации.
Чтобы облегчить установку посудомоечной машины Bosch, не вставляйте ее полностью в проем шкафа. Расположите PMM как можно ближе к нему, но таким образом, чтобы был обеспечен доступ к точкам подключения к водопроводной и канализационной сетям.
Монтаж новых труб
Для монтажа столицы потребуется широкий выбор материалов:
- полипропиленовая труба PPR PN20 диаметром 20мм
- водозабор
- соединители с шарнирной гайкой
- фитинг соединительный 90 градусов ППР-90
- колено HP / HP с дюймовой наружной резьбой
- Лента уплотнительная ФУМ
При установке труб используется раструбный метод. Для этого вам понадобится специальный аппарат для сварки полипропиленовых труб.
Общая длина трубы и количество фитингов подбираются индивидуально. Это зависит от удаленности посудомоечной машины от коллектора холодной воды.
Для начала разметьте путь, по которому будут проложены трубы от распределительного коллектора до места установки ПММ.
Далее с помощью настенного толкателя отрежьте необходимую глубину.
Затем подсоедините соединители PPR с помощью накидной гайки к одному из выпускных отверстий коллектора.
Отрежьте кусок трубы так, чтобы хватило до первого поворота или угла. В этом случае не забудьте оставить запас для соединений по 15 мм с каждой стороны.
Соединяете трубу и фитинги методом сварки, проверяя положение квадрата.
Соединив все трубы по отмеченному участку, в конце монтируют водоотвод. Убедитесь, что вы прикрепили его к стене.
Затем вкрутите колено с наружной резьбой от «» к выпускному отверстию для воды.
Присоедините наливной шланг к колену.
Система AquaControl или AquaStop, которой она может быть оснащена, должна защищать от протечек в случае неисправности и автоматически перекрывать подачу воды.
Включите воду и проверьте всю систему. Надеюсь, вы наконец сможете закрыть стробоскоп.
Какие инструменты и материалы понадобятся?
Подключение, не требующее подключения к водопроводной сети, осуществляется с минимальным запасом инструментов и комплектующих:
- ключ (разводной или в комплекте);
- отвертка;
- отвертка;
- ФУМ-лента;
- кран для подачи воды.
необходимо обратить внимание на максимальное давление, на которое рассчитана посудомоечная машина (часто 1 атм). Если давление на входе значительно выше, необходимо установить редуктор.
Этап #1 – подключение к канализации
Сливной шланг используется для подсоединения моечной секции машины к канализационной трубе. Он может входить в комплект поставки, а может быть приобретен отдельно. Сливной шланг может быть гладким или волнистым. Первый меньше забивается, второй лучше складывается.
Обычно дренажные коммуникации прячут за мебелью. Но если их по каким-то причинам выносят на улицу, необходимо перемещать нагревательные приборы и предметы с острыми краями, например, табуреты
Желательно не останавливаться на простом вводе сливного шланга в канализационный сток, а провести ряд уловок, которые еще больше убережут машину и подключенный шланг от дальнейшего ремонта и чистки:
- обязательно используйте сифон — так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;
- изгиб в виде кольца на расстоянии 45-55 см от пола поможет избежать обратного стекания воды;
- убедитесь, что соединение слива / канализации герметично, чтобы исключить риск утечки и затопления.
Заливать стыки герметиком нецелесообразно — при замене элементов нужно будет снимать все оборудование. Не менее надежны хомуты, которые равномерно натягивают трубу по всей окружности. Есть устройства с пластиковыми накидными гайками — они не такие уж надежные, но при постоянном контроле могут обеспечить герметичность надолго.
Набор косых тройников, гофр и изогнутых вставок из полимера, решающий сразу несколько задач: обеспечивает отвод воды, защищает от запахов, предотвращает обратный поток
Для подсоединения слива посудомоечной машины к кухонной мойке выпускаются сифоны с патрубком, предназначенным для подсоединения к гибкой трубе. Они привлекательны своими компактными размерами, оптимальной формой и удобной схемой сборки системы.
Итак, для подключения к канализации вам понадобятся:
- закрепите сливной шланг на выходе из машины;
- подсоединить шланг к гидрозатвору;
- обеспечить герметичный вход в канализационную трубу с помощью переходника.
Если автомат разместился рядом с мойкой, то подключение будет намного проще, так как можно устроить общий сливной блок.
Еще одним плюсом расположения посудомоечной машины возле мойки является простота обслуживания: даже в случае засорения удалить сливные патрубки внутри моечного бачка намного проще, чем разбирать часть шкафа, чтобы попасть в отдельный слив позади машины
Как монтировать слив к канализации?
Для подключения сливного шланга машины к канализации удобнее использовать специальный сифон с боковой трубкой. Если он не установлен, удалить старый не составит труда.
Другой вариант — подключить тройник после сифона. Так что ничего менять не нужно:
- отсоединить от трубы сливную гофру под раковиной;
- вставить рубашку;
- подключить к нему раковину и посудомоечную машину.
Если водопроводной воды не хватает, сливного шланга тоже может не хватить. Построен с пластиковым переходником, соединение фиксируется хомутом.
Преимущества машин Bosch в том, что у них есть обратный клапан в основании выхлопной трубы. Не допускает возврата стоков, предотвращает образование неприятных запахов из канализационной системы.
Этап #2 – подсоединение водопровода
Чтобы правильно подключить воду, обязательно ознакомьтесь с инструкцией. Производители указывают желаемую температуру подаваемой воды и часто она не должна превышать +25 ° С. Это означает, что машина сама нагревает воду до необходимой температуры и может быть подключена только к холодной ветке.
Этот принцип также распространяется на разные модели стиральных машин.
Некоторые модели оснащены двойным подключением — к линиям с холодной и горячей водой. Это указывается в паспорте изделия и оправдывается техническими характеристиками устройства
Мастера посудомоечных машин настоятельно рекомендуют не рисковать, а делать это только при «холодном» подключении, и вот почему:
- В отличие от систем с подогревом воды в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечить рекомендованную температуру и часто превышают параметры, заявленные производителем.
- Линии горячей воды иногда не оснащены фильтрами и имеют низкое качество.
- Летом горячую воду часто отключают на месяц для проведения технического обслуживания и ремонта сетей.
- не исключено, что использование горячей воды для нагрева холодной воды будет стоить дороже, чем электричество — современные методы энергосбережения и разработки Bosch позволили минимизировать затраты на электроэнергию.
Если посудомоечная машина «стоит» рядом с раковиной, ее легче вставить в канал, ведущий к смесителю. Для этого используйте рубашку с возможностью перекрытия строчки. Он имеет выходы 1/2 дюйма с наружной стороны на вилку и одну розетку для посудомоечной машины снаружи.
На боковом выходе установлен запорный вентиль. Изделие с запорной арматурой немного дороже, но позволяет перекрыть воду, которая поступает в машину по шлангу. Это полезно, когда вам нужно выполнить срочный ремонт или заменить детали в посудомоечной машине.
Под раковиной находится узел, отвечающий за подачу холодной воды. Если трубы короткие, их лучше заменить на новые. Тройник устанавливается на пересечении двух отводов — соединение просто не перекручивается
Чтобы соединение с рубашкой было герметичным, используйте ФУМ-ленту или более традиционный материал — льняную нить. Использовать герметик не обязательно, соединение всегда должно оставаться разъемным, а тройник должен быть сменным. Во-первых, тройник лучше установить в водопроводе к смесителю, то есть вкрутить вилку и розетку, направленные в В противоположном направлении выход к трубе с одной стороны и выход к смесителю с другой, сливной шланг посудомоечной машины прикручивается к боковому выходу накидной гайкой. В некоторых случаях не соблюдается идеальная точность диаметров трубы и тройника: проблема решается при такой же намотке льняной нити
Шаг 1 — откручиваем трубу холодной воды
Шаг 2: Оберните ФУМ-ленту на тройник
Шаг 3: откручиваем шланг от смесителя
Шаг 4 — прикрутите выхлопную трубу автомобиля
тройник нужно разместить так, чтобы он был легко доступен, если вам нужно отключить воду для посудомоечной машины.
Перед установкой адаптера с краном необходимо убедиться в его работоспособности, чтобы не пришлось его переустанавливать. Для этого в боковой патрубок наливают воду и поворачивают кран в разные положения.
Если машина оборудована электромагнитным клапаном, обеспечивающим аварийное отключение подачи воды (функция «Аква-стоп»), то для ее позиционирования также необходимо выделить место в зоне доступа
Часто раздача холодной воды не ограничивается Т-образным устройством: фильтры, шланг стиральной машины или розетка для бойлера уже установлены под раковиной. Так удобнее использовать коллектор с несколькими выпускными трубами. В трубу подачи холодной воды врезается изделие из пропилена или металла, и к нему уже подключаются шланги, ведущие к бытовой технике.
На практике при подключении посудомоечной машины к водопроводу могут возникнуть различные проблемы, главное — найти лучшее решение.
Например, было отмечено, что, когда машина установлена на значительном расстоянии от раковины, более целесообразно увеличить подачу воды, а не удлинить гибкие шланги. Именно поэтому перед заказом нового кухонного шкафа необходимо предварительно решить все проблемы, связанные с установкой оборудования.
Если возможен доступ к раковине
В зоне умывальника, под раковиной, обычно имеется соединение шланга со шлангом. В этом случае подключиться проще. Необходимо установить тройник с краном, который позволит направить поток одновременно в смеситель и посудомоечную машину.
Порядок действий следующий:
Они устраивают освещение так, чтобы под раковиной было удобно работать.- Отрежьте воду.
- Открутите шланг подачи холодной воды.
- ФУМ-ленту наматывают на тройник и подключают к водопроводу.
- Прикрутите трубку к тройнику с другой стороны.
- Подсоедините шланг посудомоечной машины.
При выборе тройника следует по возможности отдавать предпочтение изделиям из латуни и бронзы. Розетки имеют размер ½ дюйма, а розетки посудомоечной машины – ¾.
Если помимо посудомоечной машины нужно подключить стиральную машину, еще одну раковину, фильтр, вместо футболки используется сборный узел.
Все шланги не должны быть защемлены или запутаны. Их расправляют, излишки аккуратно заворачивают, закрепляют на задней части станка.
Если добраться к мойке проблематично
Бывает, что раковина находится слишком далеко или до нее трудно дотянуться.
В этом случае установка усложнится:
- Для начала нужно найти другую точку доступа к водопроводу.
- Выключите воду.
- Если нет съемных соединительных элементов, произведите соединение с помощью трубореза.
- Установите рубашку или кран.
- Подсоедините шланг к стиральной машине.
Пластиковые трубы свариваются специальным паяльником. Есть фурнитура под металлопластик. Если трубы металлические, потребуется сварочный аппарат. Готовить стальные трубы не так-то просто, поэтому нужно пригласить мастера.
Этап #3 – обеспечение электропитанием
Для того, чтобы самостоятельно подключить посудомоечную машину Bosch к сети, необходимо иметь навыки электромонтажных работ, в противном случае рекомендуется обратиться к квалифицированному специалисту.
Потребуются следующие материалы:
- кабель ВВГ (ВВГнг) 3 * 2,5;
- розетка с заземлением на 16А;
- выключатель.
Кабель укладывается в подготовленный паз и подключается через задний короб. Обязательно оставьте небольшой запас кабелей внутри коробки для возможного повторного подключения.
Заранее необходимо выбрать место расположения розетки. Рекомендуется: над / под столешницей, на расстоянии 0,7-0,9 м от пола, слева / справа / над оборудованием, но часто устанавливается внизу. Не устанавливайте под сливной шланг посудомоечной машины
Затем в распределительном щите монтируется отдельный дифавтомат: синяя жила — ноль (N), белая жила — клемма 2, желто-зеленый провод выводится на жилу заземления.
В розетке провода подключаются в следующем порядке: фаза и ноль идут на боковые клеммы, а земля — на центральную, предназначенную для заземления
В паспорте посудомоечной машины Bosch указаны технические данные, которые необходимо соблюдать. Например, напряжение 220-240В, 50-60Гц, потребляемая мощность 2200-2400Вт, рекомендуемые параметры защитного устройства — 16А.
После подключения к электросети проводится функциональная проверка посудомоечной машины. В процессе тестирования можно убедиться, что основные функции выполняются, проверить уровень шума. После работы следует осмотреть трубы на предмет утечек и, если они есть, более тщательно переподключить и загерметизировать стыки.
Кроме того, перед началом использования не лишним будет ознакомиться с правилами эксплуатации посудомоечной техники.
Требования к источнику питания
Основное потребление энергии в автомобиле сосредоточено в ТЭНе. Величина нагрузки прибора указана на корпусе ПММ и в паспорте на бытовой прибор. Если машина потребляет 2 кВт, розетка должна выдерживать ток 16 А, а ее расположение и устройство должны соответствовать следующим условиям:
- Доступ открыт для зажигания при отсоединении вилки PMM. Гнездо не должно располагаться за корпусом камеры: только справа или слева.
- Размещение для встраиваемой модели — над столешницей (90 см от земли) или в соседнем шкафу. В обоих случаях расстояние от раковины составляет 0,5–1 м. Для независимых ПММ рекомендуемая высота крепления розетки к стене составляет 40–90 см, а минимальная — 20 см.
- Установка отдельной линии от распределительного щита. Применяется кабель с медными жилами сечением 2,5 мм² и заземляющим проводом — его изоляция окрашена в двойной желто-зеленый цвет.
- Подключение к сети осуществляется через дифференциальное устройство (УЗО) и автоматический выключатель на 16 А для защиты людей от токов утечки (30 мА) и коротких замыканий. Вместо двух устройств можно поставить одно, которое их заменит — дифференциальный автомат с такими же параметрами.
На каком этапе следует крепить фасад?
Посудомоечная машина устанавливается в несколько этапов. Основным считается подключение к коммуникациям: водопровод, канализация, выделенная линия электропередачи.
Декорирование лицевой стороны обычно выполняется в конце, когда остальные работы уже выполнены.
можно ли включить посудомоечную машину без установленной декоративной планки? Не рекомендуется начинать работу до завершения монтажных работ по нескольким причинам.
Только полностью закрытая со всех сторон посудомоечная машина может полноценно выполнять свои функции, кроме того, панель играет роль дополнительного звуко- и теплоизолятора.
Иногда машина сначала маскируется, а затем устанавливается соединение. Такой вариант уместен, если произошла задержка подключения по объективным причинам, например, меняют стояк в унитазе параллельно или прокладывают новую ЛЭП.
Чтобы не тратить зря время без надобности, декорируйте не спеша.
Подключение через сифон раковины и смеситель.
Есть более простой вариант подключения посудомоечной машины, где нет необходимости тянуть отдельные шланги для слива и подачи воды.
Просто измените две вещи:
- стандартный сифон под раковину на специальный
Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга — одного штуцера, а иногда и двух.
Можно конечно переделать слив канализации, установив туда дополнительный патрубок и герметик с трубой.
Все вставляется вручную, без использования специальных инструментов.
Однако не забывайте, что подключение посудомоечных и стиральных машин непосредственно к канализационной трубе может вызвать неприятный запах.
Специалисты рекомендуют производить такое подключение через обратный клапан.
Сгибание или скручивание трубки по высоте, которая должна выступать в качестве альтернативы клапану, помогает только при постоянном использовании техники. Конечно, в обратную линию вода не попадет.
Однако как только система останется пару недель без работы и воды (например, в загородном доме или на даче), все просохнет, и вонь на кухне будет очень ощутимой.
- второе, что нужно установить, это рубашка с резьбой
Через него в машину будет поступать собственно вода. Устанавливается на место штатного штуцера, идущего от холодной воды к смесителю.
Прикрутите эту рубашку к трубе или к трубе с холодной водой.
Затем замените сифон. Сверху откручиваем винт, придерживая снизу сам сифон, чтобы он не упал.
Отсоедините слив от канализации. Для этого просто сильно потяните его на себя. Он должен выйти из резиновой пробки.
Соберите из комплектующих новый сифон, не забывая о прокладках, и установите его на место старого.
Проложите сливной шланг к канализационной трубе. Осталось только подсоединить сливной шланг посудомоечной машины к сифонному шлангу с помощью специального переходника.
В комплекте с этим переходником обязательно ищите вентиль, он перекрывает обратный ток воды.
Наполните раковину водой и убедитесь, что нигде нет протечек.
1Подключение посудомоечной машины к приборной панели 220В от машины.
Помните, что все оборудование и устройства в вашем доме и квартире, которые связаны с водой и электричеством: бойлер, проточный водонагреватель, стиральная машина, в том числе посудомоечная, должны быть подключены через:
- куча автоматов + УЗО
- или автоматическое различие
Не должно быть простых модульных автоматов и тем более «пробок». Надежность защиты и ваша безопасность в случае отказа электропроводки должны быть на первом месте.
2 Установите посудомоечную машину как можно ближе к стене.
В результате подающий или сливной шланги могут защемиться, что ухудшит циркуляцию воды. Ошибка будет постоянно отображаться на доске.
И не угадаешь из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5 см.
3 Машина должна стоять на ровной поверхности.
Если установка будет неровной, у вас возникнут проблемы с качеством мытья посуды. Возможны даже протечки воды.
Например, модели Electrolux могут отклоняться от горизонтали не более чем на 2 градуса. Все контролируется строительным уровнем.
И регулируется он выкручиванием-выкручиванием ног.
Задняя ножка на большинстве моделей регулируется спереди. С помощью специального винта в нижней центральной части.
Регулируя ножки, согласно инструкции, машинку нужно поднять на максимум, чтобы не было зазоров между ней и столешницей.
4 Установка розетки 220В под раковину.
Хотя это может показаться наиболее близким и удобным местом для подключения вилки питания, старайтесь избегать такого подключения.
Малейшее засорение и последующая потеря гарантирует вам короткое замыкание и возгорание. По этой же причине не рекомендуется размещать удлинитель непосредственно за посудомоечной машиной.
Если заводского кабеля для фиксированной розетки не хватает, подсоедините держатель отдельно от труб на максимально возможном расстоянии.
5 Подключение горячей воды.
Помните, что не все ПММ можно подключать к системе горячего водоснабжения. Обязательно ознакомьтесь с инструкцией, иначе устройство выйдет из строя задолго до истечения гарантийного срока.
Также температура воды в этой системе может быть выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если поддерживает такое соединение.
Также учтите, что горячая вода в наших трубах грязнее холодной. Поэтому специалисты рекомендуют подключаться к холодной воде.
Подключать к горячему имеет смысл только в том случае, если у вас есть собственное отопление и газовый котел. В противном случае это будет копеечная экономия на электроэнергии, которая испортит дорогую посудомоечную машину. 6 Удлинитель наливного шланга.
Может случиться так, что заводской трубы стандартной длины не более 1,5 метра вам не хватит. Следовательно, вам придется покупать больше отснятого материала.
Прежде всего, не кусайте, не откручивайте и не выбрасывайте основной. Может быть оборудован защитой от протечек.
Внутри него спрятаны провода, а при разрыве происходит короткое замыкание и установленный на конце вентиль автоматически отключает питание.
Поэтому при растяжке просто отталкивайтесь от имеющейся.
7 Лен для герметизации ниток
Если вы не сантехник и не знаете, как и сколько полотна скручивается для герметизации резьбовых соединений, лучше не использовать его.
Это могло произойти при переделке подключения посудомоечной машины к сифону и установке тройника для подачи холодной воды.
При избыточном количестве лен со временем разбухает и хрупкая накидная гайка может лопнуть, что в конечном итоге приведет к наводнению.
В таких местах лучше всего использовать резиновую прокладку заводского изготовления или изоленту.
Подводка электросети
Этот этап работ достаточно сложен, поэтому при неопытности воспользуйтесь услугами квалифицированных электриков. Помните: электричество — это не шутки, любая ошибка может стоить вам жизни. Если вы уверены в своих силах, перед началом работы перечитайте основные правила разводки электрической сети в помещении.
Схема подключения посудомоечной машины
Как видно из рисунка, электропроводка к PMM должна выходить от вводного электрического щита отдельной линией. В электрощит необходимо вставить дифференциальный выключатель (далее также УЗО) и автоматический выключатель на 16 А, отключающий электрическую сеть в случае аварии. Вместо этих двух устройств возможна установка дифференциальной машины с указанными выше параметрами.
Оптимальное расположение розеток на кухне с учетом подключения ПММ и стиральной машины
Если в квартире уже сделан ремонт, нет необходимости повредить стены сколами. Проложите трубы вдоль стены, затем закрепите в них кабель и закройте трубы. Такая проводка не испортит интерьер
Электропроводка в кабельных каналах
Соединение с водопроводом
Подавайте в PMM Bosch только холодную воду. С ним посудомоечная машина прослужит дольше, так как холодная водопроводная вода намного чище горячей. Подключить к водопроводу в месте подключения необходимо шлангом, идущим к смесителю раковины.
Коммуникации под раковиной, к которым удобнее подключаться
Для успешного подключения выполните следующие действия:
- Отключите подачу холодной воды в подъезде квартиры или дома.
- Отсоедините шланг смесителя от водопровода.
- Подсоедините водопровод к тройнику. Вход и выход тройника должны иметь наружный диаметр 20,9 мм, отвод с отводом — 26,44 мм.
- Присоедините вход проточного фильтра к выходу тройника с помощью шарового крана.
- Направьте наливной шланг посудомоечной машины к выпускному отверстию проточного фильтра и подсоедините их.
Не забывайте использовать ФУМ-ленту для герметизации стыков при установке тройника и трубы.
Подключение посудомоечной машины Bosch к водопроводу через тройник
Как включить
Многие производители, в том числе Bosch, рекомендуют провести сухую проверку новой посудомоечной машины. Это действие помогает:
- удалить остатки жира и пыли с деталей устройства;
- оценить правильность установки и работы оборудования.
Также в случае неисправности вам не нужно будет вынимать из машины немытую посуду.
отделение для средств PMM
Моечная камера должна быть пустой, но вам потребуется моющее средство и специальная соль из стартового набора. Отсек для соли находится в нижней съемной корзине внизу машины. Открутив крышку, вылейте 2/3 содержимого упаковки. Резервуар нельзя переполнять.
Затем в дверце посудомоечной машины найдите отделения для порошка, геля или таблеток.
Теперь вы можете включить машину и установить на панели тип используемого моющего средства. Расход соли зависит от уровня жесткости воды, указанного пользователем. Для определения этого показателя в комплект поставки устройств Bosch входят тест-полоски. Если воду не умягчить солью, стенки камеры быстро увеличатся.
Осталось выбрать любой режим работы и нажать кнопку «Старт». Не забудьте открыть водопроводный кран.
Подключение к канализации
Последний шаг перед настройкой и тестированием посудомоечной машины — подключение ее к сливной системе. Для этого сифон, расположенный под раковиной, придется заменить при отсутствии свободного штуцера (ответвления). Если вы все же планируете подключить стиральную машину, вам понадобится сифон с двумя ответвлениями.
Сифон с двумя выходами, один из которых уже подключен к сливной трубе ПММ (второй свободный и заглушен)
Сливной шланг необходимо надежно закрепить на штуцере с помощью хомута, иначе он может порваться давлением жидкости. Штуцер, через который сливной шланг подсоединяется к сифону, имеет вид перевернутой латинской буквы V (см. Фото). Этот модуль не допускает попадания канализационных газов в дом. Для любого подключения к канализации труба должна иметь такой изгиб.
К стене саморез крепится специальный зажим для фиксации изгиба сливной трубы на пути к канализации
В заключение хочу отметить, что крепить посудомоечную машину в проеме шкафа необходимо только после тестового розжига. Поэтому, подключив устройство к коммуникациям, не спешите запихивать его в нишу — впереди первый запуск. Он покажет, правильно ли было выполнено задание.
Если вы не можете самостоятельно справиться с подключением машины, позвоните в компанию, в которой вы купили товар, и вызовите мастера
